نمط 1GS اقتران جامدة
DN25 ~ DN300 1 ، ~ 12 بوصة
33.1 ~ 323.9
كلمة مفتاحية::
الفئة:
- تفاصيل الوصف
-
عرض المنتجات
ثلاث طرق تقليدية لتوصيل أنابيب الصلب ، وهي اللحام ، وصلة الشفة ، ومفك البراغي.
نظام الأنابيب المحزز يستخدم وصلات التوصيل المخدد وتجهيزات منفذ الفروع كمفتاح ، تكملها مجموعة متنوعة من الأنابيب غير الحشية ، هذه ثورة اتصال الأنابيب. في الوقت الحاضر ، تقوم شركة CNG بتصنيع جميع أنواع تجهيزات منفذ الفرع المحزز والتجهيزات غير الحشية. من أجل تلبية احتياجات العملاء ، قامت CNG أيضًا بتطوير منتجات ممتدة مثل صمامات groovedend ، والمرشحات ، وما إلى ذلك. سوف تستمر CNG في التحسين والتحسين حتى يتمكن خط منتجات الشركة من تلبية الطلبات في مجالات البناء المدني والبلدية والصناعية ..
نظام أنابيب الأخدود هو نظام عالمي اقتصادي وآمن وعملي ، لن تجلب عملية التثبيت أي تلوث لخط الأنابيب. Lt هو
منتج صديق للبيئة أخضر.نظام أنابيب الأخدود يبني اتصال الأنابيب على السطح الخارجي للأنابيب الفولاذية. القطر الداخلي والسطح الداخلي للأنبوب لا يوجد لديه بغض النظر عن الاتصال ، مما يجعل ثيرنج من تطبيق هذا المنتج أكثر من ذلك بكثير الموسعة.
نقطة قوية للمنتجات
مقارنة مع طرق الأنابيب التقليدية مثل اللحام أو الشفاه أو التوصيل الملولب ، تتميز تركيبات المخرج المحززة والميكانيكية بمزايا كبيرة للغاية ، خاصة في الجوانب التالية:
◆ Rigid
Stures اقتران صلب يوفر صلابة كافية لمقاومة التواء الأنبوب وحزمة لحظة.
◆ الضوضاء والاهتزاز
يقلل الفصل بين نهايات الأنابيب من مهمة الضوضاء والاهتزاز ، ويوفر للنظام بأكمله تأثير تخفيف كبير.
◆ صيانة النظام
يمكن تفكيك وحدة النظام من دون نقل خط الأنابيب ، وبالتالي تسهيل صيانة وتعديل النظام.
◆ Flexibility
Ture اقتران مرن انحراف شعاعي ومحوري. يمتص التمدد والانكماش والانحراف والاهتزاز.
◆ ضغط الزلازل
Tens الارتباط المحيطي الكامل بين مفاتيح الوصلات وأخاديد الأنابيب يوفر ضغطًا داخليًا كافيًا وقدرة تحميل نهاية الأنبوب لتحمل حركة الأنابيب.
◆ Easy alignment
Ture نظام الأخدود يسمح بالتناوب الحر للأنبوب ومكونات النظام قبل التثبيت النهائي.
تحذير
قبل محاولة تثبيت أي منتج CNG وفككه وضبطه ، يرجى تخفيض الضغط وتصريف نظام السباكة. قد يؤدي عدم القيام بذلك إلى الإصابة الشخصية أو تلف الممتلكات أو تسرب/أو فشل وظيفي محتمل آخر.
مكون المنتجات
● السكن
المواد: حديد الدكتايل المصبوب المطابق لـ ASTM ، الدرجة 65-45-12.
تشطيبات السطح: معيار: طلاء مسحوق الإيبوكسي
اختياري: مجلفن (مطلي بالزنك ، HDG) ، مطلي بالغمس
لون السطح: ألوان متغيرة للاختيار
● طوقا المطاط
المعيار: EPDM.
اختياري: النتريل ، السيليكون ، Fluoroelastomer ، Neoprena
آلية الختم للوصلات المخدد والمنافذ الميكانيكية هي نفسها بشكل أساسي ، الهيكل الرئيسي للحشية له شكل "C" ، مما يشكل وظيفة ختم ثلاثية. يتم تشكيل الختم الأول بمرونة الحشية أثناء الحالة الساكنة. بعد تثبيت أداة التوصيل ، يتم تقييد الحشية بواسطة غلاف أداة التوصيل الأخدود أو المخرج الميكانيكي ، يتم تشكيل الختم الثاني. متوسطة داخل نظام الأنابيب اضغط على تجويف "C" بعد الضغط ، فإنه يزيد من الالتصاق بين شفة الحشية وسطح الأنابيب الفولاذية ، وذلك لتحقيق الختم التفاعلي الثالث. كلما زاد ضغط السائل داخل الأنبوب ، كان إغلاق الوصلة أفضل.
يجب اختيار مادة الحشية لمتابعة خصائص وسط السوائل أدناه. تظهر الحشية المستخدمة بشكل شائع في الجدول التالي:
درجة نطاق درجة الحرارة مركب مطاطي رمز اللون توصيات الخدمة العامة هاء -30 درجة و إلى 230 درجة و-34 ℃ إلى 110 ℃ إبدم شريط أخضر موصى به لخدمة المياه الساخنة ضمن نطاق درجة الحرارة المحدد بالإضافة إلى فولت من الأحماض المخففة والهواء الخالي من الزيت والعديد من الخدمات الكيميائية. أول مصنفة وفقا أنسي/نسف 61 للبرد 86 درجة f/30 ℃ والساخنة 180 درجة f/82 ℃ خدمة المياه الصالحة للشرب.
لا ينصح به لخدمات البترول.ر -20 درجة مئوية إلى 180 درجة مئوية-29 درجة مئوية إلى 82 درجة مئوية نيتريل مُزلج برتقالي موصى به للمنتجات البترولية ، الهيدروكربونات ، الهواء مع أبخرة الزيت ، الخضروات-
زيوت بلي والمعدنية ضمن نطاق درجة الحرارة المحدد ؛ باستثناء الهواء الساخن الجاف فوق 140 درجة f/60 ℃ والمياه فوق 150 درجة f/66 ℃.
لا ينصح لخدمات المياه الساخنة.0 -20 درجة إلى 300 درجة-29 درجة إلى 149 درجة مئوية فلورواستومر شريط أزرق موصى به للعديد من الأحماض المؤكسدة ، والزيوت البترولية ، والهيدروكربونات المهلجنة ، والفرش اللو ، والسوائل الهيدروليكية ، والسوائل العضوية والهواء مع الهيدروكربونات إلى 300 درجة فهرنهايت/149 درجة مئوية. ل -30 درجة إلى 350F -34C إلى 177C سيليكون جسم أبيض موصى به للحرارة الجافة ، الهواء بدون هيدروكربونات إلى 350 درجة مئوية/177 درجة مئوية وبعض الخدمات الكيميائية. V -30 درجة إلى 180 درجة-34 ℃ إلى 82 ℃ نيوبرين شريط أصفر يوصى به لزيوت التشحيم الساخنة وبعض المواد الكيميائية. مقاومة جيدة للأكسدة. لن يدعم الاحتراق. ◆ كما الصانع والمبتكر لتكنولوجيا اقتران مخدد ، يقدم مجموعة متنوعة من أحجام اقتران والأساليب لأي تطبيق الأنابيب تقريبا.
◆ تتكون جميع القارنات المخدد من أربعة أجزاء ، وهي السكن ، الحشية ، الترباس والجوز. الإسكان مصنوع من حديد الدكتايل ، والتشطيب السطحي برتقالي ، ولكن أيضا لمجموعة متنوعة من نظام أنابيب السوائل لتوفير مخطط ألوان مطابقة ؛ مادة الحشية القياسية هي إبدم ، أعدت أيضا لمجموعة متنوعة من المواد المطاطية وسائل الإعلام خط أنابيب. تصنيف شد البراغي هو الفئة 8.8 وتصنيف الجوز 8.0.
◆ توفر وصلات CNG نظام أنابيب بتنوع غير موجود في طرق توصيل الأنابيب الأخرى. يمكن دمج وصلات CNG الصلبة والمرنة للسماح بالنمو الحراري داخل النظام. بالإضافة إلى ذلك ، يقلل استخدام ثلاثة وصلات مرنة متتالية من الضوضاء والاهتزاز ويزيل مثبط الضوضاء المكلف.
توصيل وأداء اقتران صلب
هيكل اقتران صلب من نوع المقبس مضغوط ، مع أسنان داخلية وخارجية للإناث والذكور ، ونوع المقبس ، وتصميم الربط ، واستخدام الفجوة بين مقبس المنفذ الأنثوي والذكور من الأنابيب ومشابك الربط لتحقيق المتطلبات الصلبة.
نظرًا لهيكل الواجهة المحسّن ، ليس من السهل جعل الحشية لإنتاج اللفات والمنعطفات العرضية والمائلة ، وتحديد موضع الحشية أكثر دقة ، وتجنب فقدان الضغط غير الطبيعي والمدمر للجوانات ، وزيادة خاصية الختم ، وزيادة عمر الخدمة الكلي.
تم تصميم أداة التوصيل الصلبة ذات الوسادة الزاوية للانزلاق بدلاً من الحركة العمودية عند شد الهيكل. حتى أنبوب تمسك بإحكام لتشكيل اتصال صلب. هذا الانزلاق المائل 60 درجة يجبر أيضًا مفاتيح غلاف الاقتران لإجراء اتصال على الوجهين على الحواف الداخلية والخارجية للأخدود التي لا يمكن أن تحدث حركة محورية وشعاعية للأنبوب ويتم تحقيق تأثير أنبوب التوصيل الصلب حقًا ، عدم الانحراف بعد التثبيت.

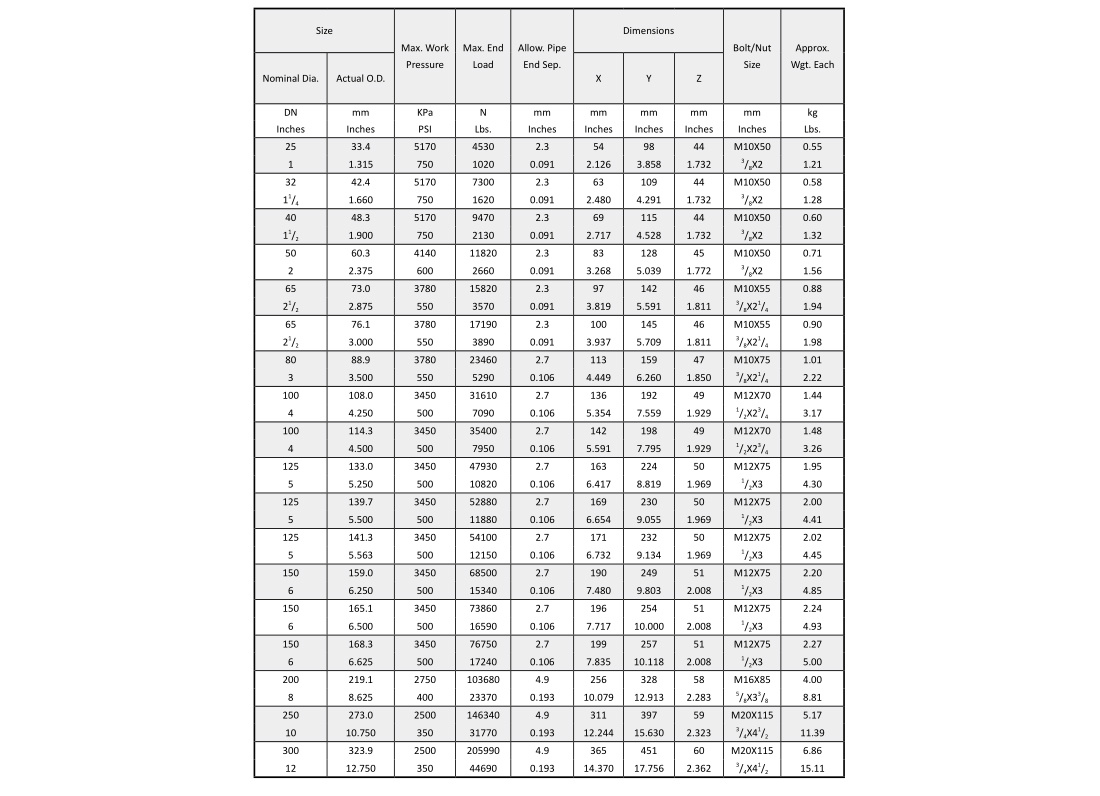

يسمح هذا الاقتران الصلب بتحديد موضع أكثر دقة لطرف الأنبوب لتشكيل فصل نهاية أنبوب ثابت يجب مراعاتها في التصميم والجميع (انظر قائمة المعلمات التالية).

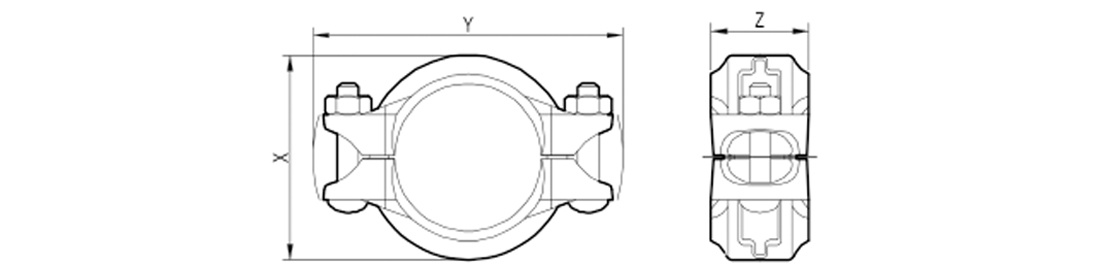

● موديل 1Gs اقتران صلب ، تصميم socketed & meshing.● ليس من السهل تصميم مقبس المنفذ للإناث والذكور لجعل الالتواءات والمنعطفات الأفقية والأفقية ، ولا يتم كشف الحشية ، مما يزيد من الختم ويحسن عمر الخدمة الإجمالي للمفصل.
● الجسم المحسن يقاوم ضغط العمل 4 مرات.
◆ مادة الإسكان: حديد الدكتايل المطابق لـ ASTM ، الدرجة 65-45-12.
◆ وافق FM & UL المدرجة: ضغط العمل المقنن 300PSI(2.065MPa / 20.65 بار)
◆ الانتهاء من السكن: الانصهار المستعبدين الايبوكسي المغلفة (اختياري: الساخنة المجلفن العميق وغيرها)
مادة حشية اقتران ◆: EPDM (اختياري: Nitrile NBR ، سيليكون وغيرها)
◆ البراغي والمكسرات: البراغي المجلفنة والمعالجة بالحرارة والكهربائية برقبة بيضاوية ، والمكسرات السداسية الثقيلة. يلبي رأس المسار المتطلبات الكيميائية للأستم والمتطلبات الفيزيائية والفيزيائية لـ ASTM.
◆ نطاق الحجم: DN25 من خلال DN300 (1 "خلال 12")
